附录 B — 基础问题 6—10

本组保留原题和原稿参考答案。题库目前收录 1—25 题；历史仪器参数和软件用法仍需逐项更新。

对应质控与比对。

缩写说明

100 Bioinformatic Basic Questions = BBQ100
第6题的缩写 = BBQ100-06

B.1 BBQ100-06

问题描述

Hello 大家好！

通过前面的5个问题，我相信大家对Illumina测序，测序的储存文件格式，一些简单的建库原理已经有了一个初步的认识。那么接下来，我们就要用我们学到的知识去解决一些问题啦。

在实际操作和处理过程中，我们拿到的Illumina测序数据应该是.fastq.gz格式，其中gz表示的是使用gzip进行压缩，fastq表示使用fastq格式进行存储。获得数据的第一步，通常就是使用FastQC软件进行质控。

FastQC会对每一个输入的fastq.gz文件生成1个html网页和一个zip的压缩包。压缩包里是网页中包含的图片信息，因此我们只需要看网页里面整理好的内容就好。今天的问题围绕着FastQC的质控图来展开，请看下面2张图。

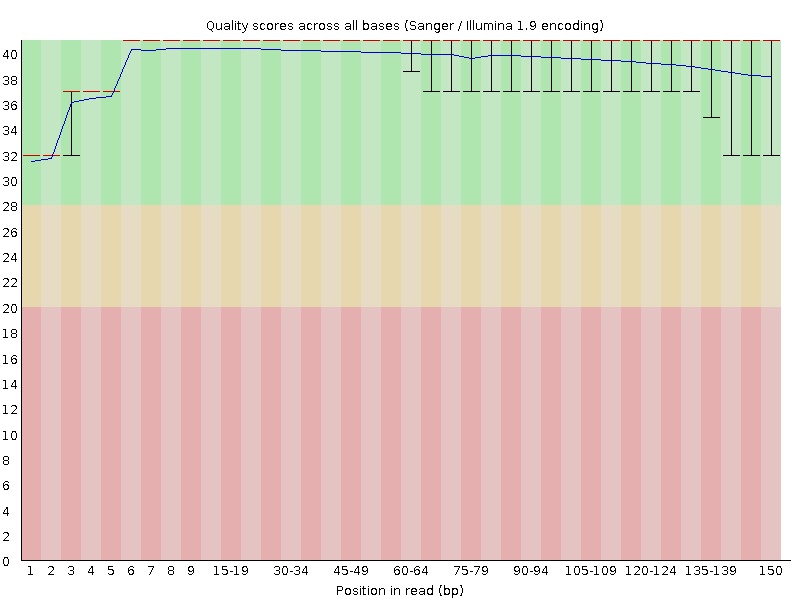

图1 - 1个Illumina测序结果， reads1 的 per-base quality boxplot

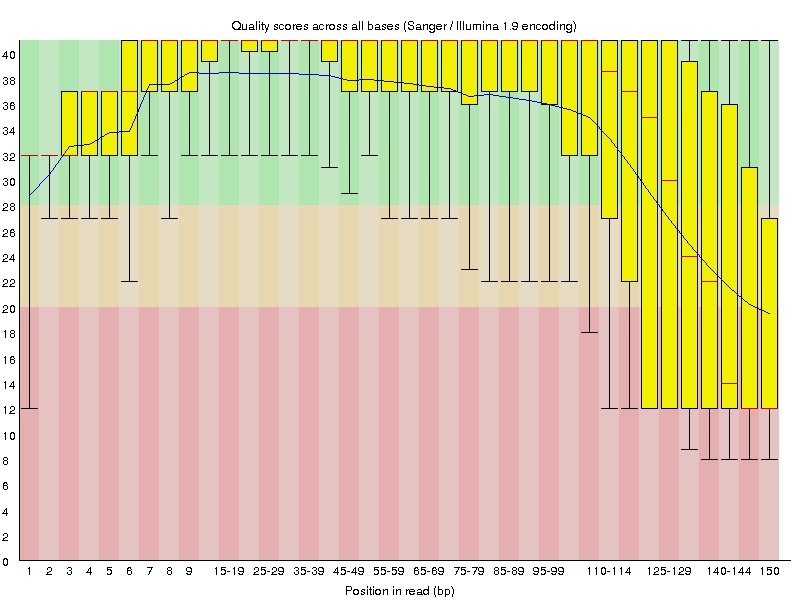

图2 - 1个Illumina测序结果， reads2 的 per-base quality boxplot

参考答案

1.图中的横坐标表示什么意思？

横轴是测序序列第1个碱基到第150个碱基.

2.图中的纵坐标表示什么意思？

纵坐标表示每一bp所对应的测序质量值，
前面讲过将该碱基判断错误概率值P取log10之后再乘以-10，
得到的结果再加上pherd值对应ASCII表所得到的值就是该碱基测序的质量值；
Q = -10*log10（error P）
即20表示1%的错误率，30表示0.1%的错误率；

3.图中的蓝色线是什么意思？

蓝色的细线是各个位置的质量值的平均值的连线；

4.图中的box 下面的bar ，上面的bar，箱体的下沿，箱体的上沿，箱体内部的横线分别代表什么意思？

每1个boxplot，都是该位置的所有序列的测序质量的一个统计，
上面的bar是90%分位数；
下面的bar是10%分位数；
箱子的中间的横线是50%分位数；
箱体上缘是75%分位数；
箱体下缘是25%分位数；
- - - - - - - - - - - - - -
分位数一个简单解释是：
如果一组数的25%分位数是a，意味着a超过了这组数中25%数字的大小；

5.图1与图2最主要的区别在哪里？结合我们之前的问题，为什么会出现这种情况？

相比于reads1的测序结果，图2中reads2测序质量均匀性差，准确率低；
主要原因是：
reads2的测序是在reads150bp测序完成后，
forward strands再通过1次桥式PCR合成reverse strands；在这之后再进行荧光测序；
测序质量差的主要原因是因为长时间测序结束后，合成每的活性降低，
导致合成时加不上一些碱基，最终同步性变差，主要属于phasing错误。

B.2 BBQ100-07

原题描述

Hello 大家好！

今天我们接着昨天的话题来继续进行与FastQC结果有关的提问。

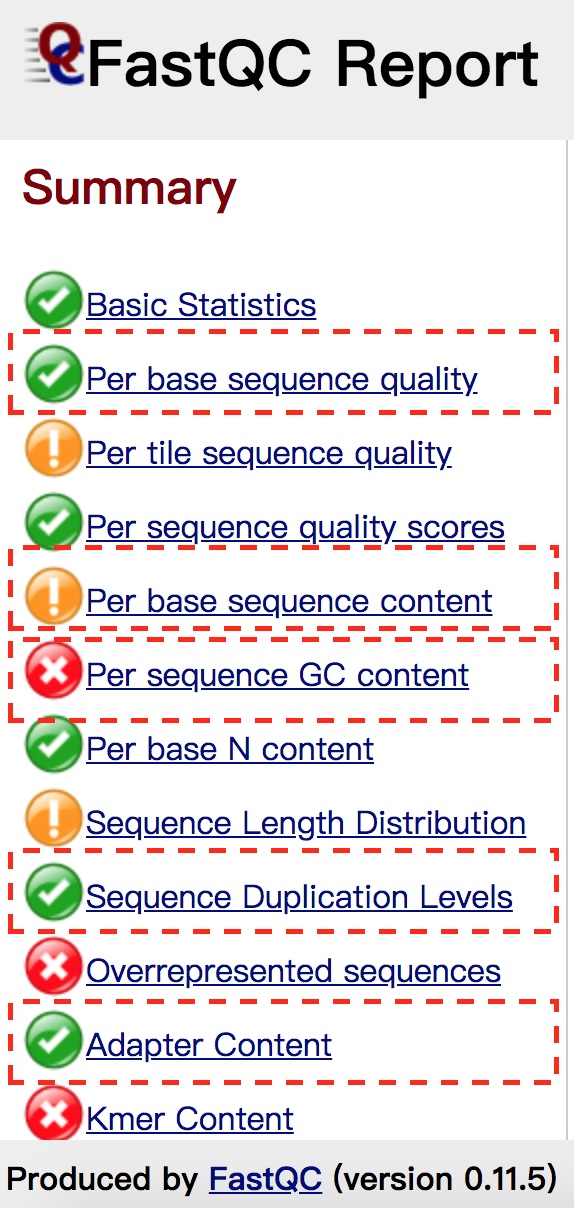

我们昨天主要是针对FastQC结果中的boxplot进行了相关的探索，boxplot一般是认为FastQC几张必看的质控图之一。一般情况下FastQC的结果会包含下面几个图，而我们主要会看下图圈出来的几个。 7 0图

接下来的几天我们就把这些图来一个一个讨论清楚。

我们昨天讨论了“Per base sequence quality”，今天先来讨论 “Per base sequence content” 7 图1

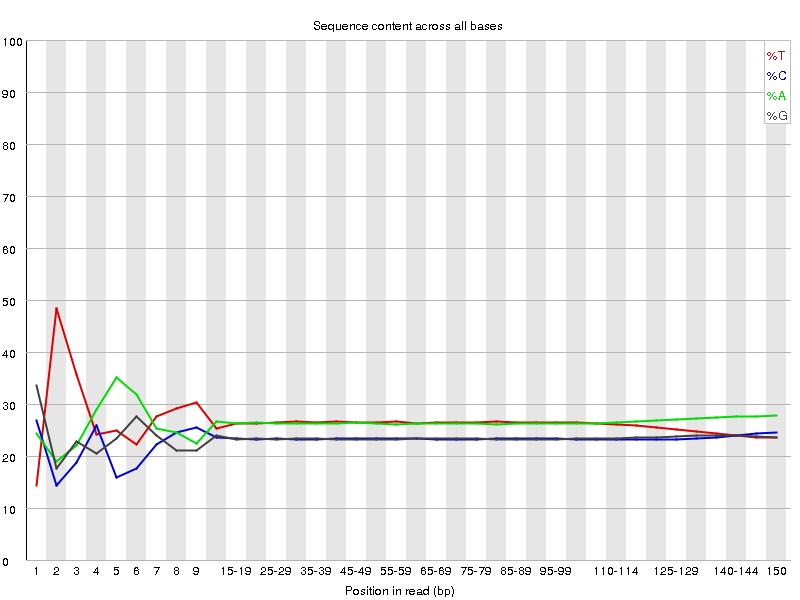

图1

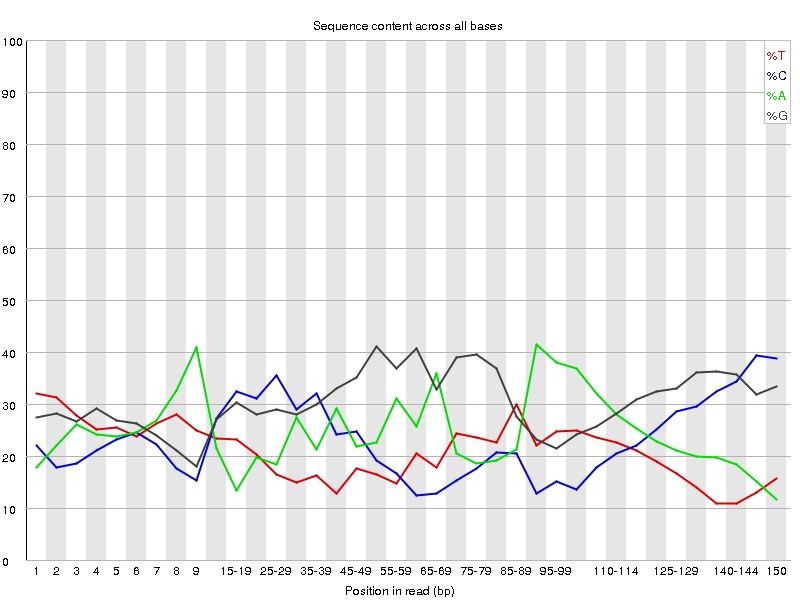

图2

参考答案

1.图1与图2中横坐标是什么意思？纵坐标是什么意思？

横轴代表1到150bp;纵轴代表ATCG在该bp的百分比。

2.图1是1个正常的DNA 全基因组测序结果，为什么前面的几bp线是波动的？后面的线是平衡的？

根据Wason-Crick配对原则，A和T应该相等，G和C应该相等；
但是一般测序的时候，刚开始测序仪状态不稳定，很可能出现不平衡的情况。
像这种情况，
如果测序的得分很高，可以不进行trim开始部分的序列信息；
如果测序得分很低，需要进行trim开始部分的序列信息。

3.图2是1个特殊RNA建库的测序结果，4条线出现波动更可能是什么原因造成的？

RNA是单链核苷酸，GC或AT的含量并没有直接的关系，
4条线的波动是由于模板中ATCG的量不同导致的（就是所谓GC不平衡）。

4.在图1中你能不能看出一个恒定的量？（提示，同一物种间相同，不同物种间一般不同）如果能看出来，这个量是什么？数值大约是多少？

GC含量在同一物种中是一个恒定值。图中GC总体比例大约在42%（目测）。

B.3 BBQ100-08

原题描述

Hello 大家好！我们又见面了！

最近总搞FastQC报告的研读，是不是都看烦了？没关系，我们再搞最后2次，就进入下一个主题啦！昨天的问题中，我们告诉大家FastQC的报告中最重要的几张图都在下面用红框框出来了。 8 图0

今天我们来研读2张图。第1张图是：Per sequence GC content
8 图1 1

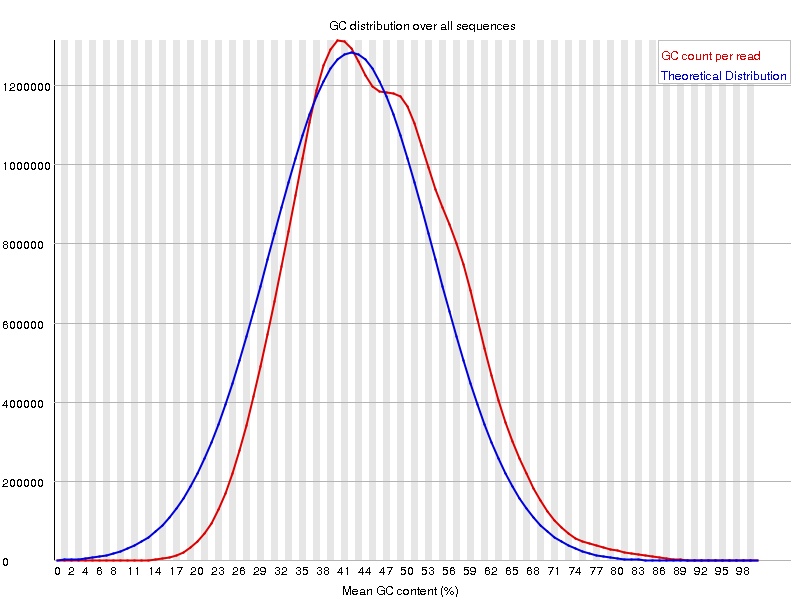

图1-1 human 全基因组测序FastQC 结果图

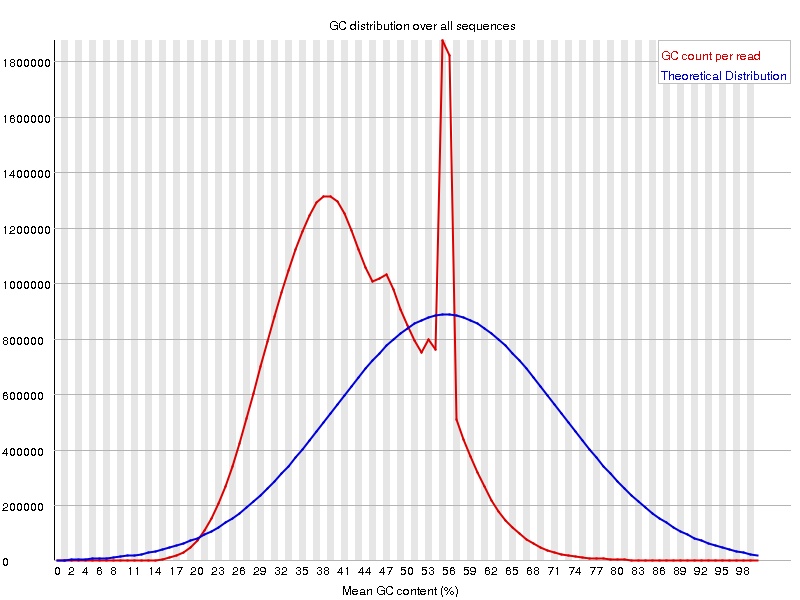

图1-2 human 全基因组测序FastQC 结果图

第2张图是：Sequence Length Distribution

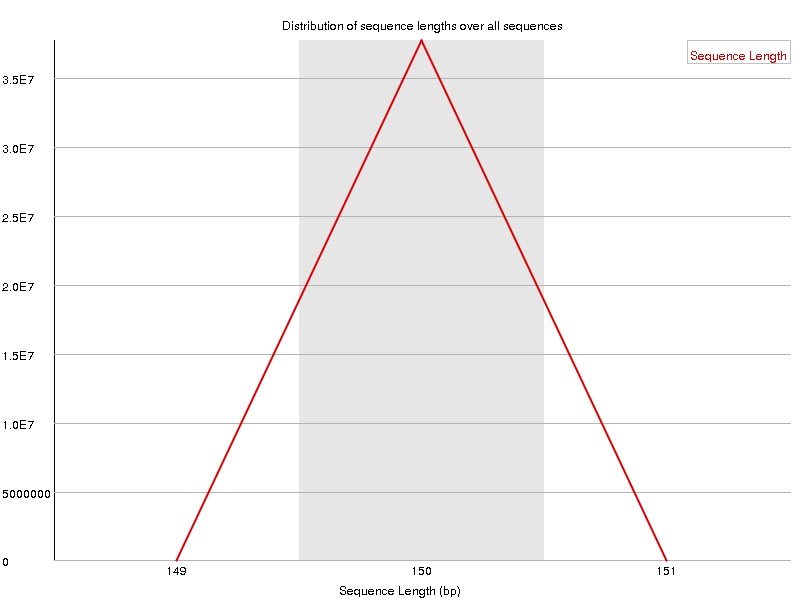

图2-1 刚下机以后的fastq数据进行FastQC 结果图

参考答案

1.图1-1 与图1-2 中的横坐标是什么意思？纵坐标是什么意思？

横轴是0 - 100%； 纵轴是拥有相对GC含量的序列所对应的数量.

2.图1-1中是human全基因组测序，结合昨天的问题，那么peak的中间大约应该在多少？

上一次的问题中GC总体比例大约在42%左右，所以如果这是human全基因组测序，那么peak在横坐标对应42的位置比较好。

3.图1-2与图1-1有哪些显著的不同？造成这些不同的原因有可能是什么？遇到这个问题，我们通常应该做些什么？

图1-1有一个peak,并且与理论值（蓝线）基本重合；
而图1-2有两个，并且其中一个peak与蓝线相差很多，当红色的线出现双峰，基本是混入了其他物种的DNA序列。
遇到这个问题，首先进行mapping统计有多大比例reads map到了目标参考基因组上，如果比例非常低说明污染严重，数据不可用；
如果大部分reads都map成功，剩余一部分可以通过blast检查是混入了哪些污染物，过滤掉这些reads就可以，不影响后续的分析。

4.图2-1的横坐标是什么意思？纵坐标是什么意思？

横坐标代表序列长度，纵坐标代表长度为某一bp的序列所对应的数量。

5.图2-1是刚下机的fastq数据进行FastQC 结果图，有什么特点？为什么会出现这样的结果？如果对刚下机的fastq数据进行cutadapter，图2-1还会是这样的结果吗？为什么？

测序仪成功下机的数据都是整齐的一定长度的序列，比如最常用的illumina X Ten是双端150bp；
测序过程当中产生的不足150bp的序列在下机时已经被过滤掉了；
如果进行cut adapter，序列的长度将不一致，因为reads中包含信息的insert的长度并不完全一致，
150bp的测序长度是否已经包含了adapter的序列是未知的，因此cutadapter之后的reads长度不同.

能力扩展题：

6.请想办法，计算Human genome 19（hg19）每一条染色体的GC含量。

思路1
- UCSC或Emble下载Human genome 19（hg19）染色体序列；
- 直接把下载的序列使用Fastqc检测序列“质量”，
- report中Sequence content across all bases会显示GC结果。

思路2
- UCSC或Emble下载Human genome 19（hg19）染色体序列；
- 写Python程序依次读取序列内容；
- 统计每一条染色体的GC含量；
- 具体的代码及方法可以参考知乎Live

B.4 BBQ100-09

原题描述

今天我们来详细聊聊duplicate问题。duplicate的产生主要是因为Illumina建库的过程中，一般会需要使用PCR来帮助扩增插入序列的浓度。在扩增的过程中，如果PCR扩增轮数过大，就会出现duplicate的问题，即产生一模一样的若干条序列。

FastQC中“Sequence Duplication Levels”图是用来刻画duplicate情况的。 9 图1

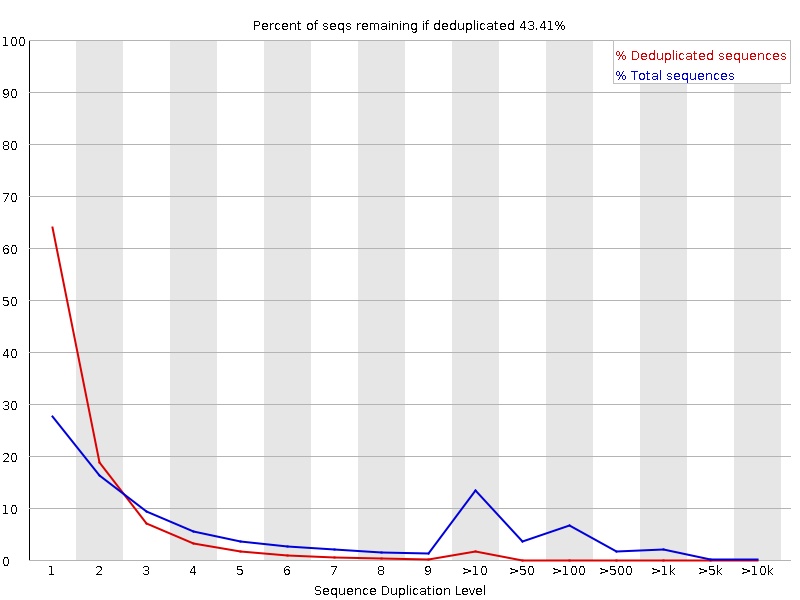

图1 duplicate结果图

参考答案

1.图1中的横坐标是什么意思，纵坐标是什么意思？

横坐标代表序列重复水平；纵坐标代表重复水平序列占所有序列的百分比。

2.图1中的红线和蓝线分别代表什么意思？

红线代表去duplicate之后序列理论重复性分布（服从possion distribution 或者 binomial distribution）情况，
蓝线代表全部的序列重复性分布情况。

3.图1中的duplicate是全部序列的duplicate的情况吗？还是随机筛选了一部分？为什么要这样做？

是选择的每一个文件里前100,000条序列作为样本进行的计算，因为样本本身很大，前100,000已经能够代表样本的重复性。

4.如果让你写程序，判断1个fastq文件中duplicate的比例，你的大概思路是什么？

# Python风格的伪代码：

# 第1步对序列进行排序
sort the FASTQ file by the sequence, and names as sorted_file;

# 第2步对排序的序列统计是否为duplicate
total_num = 1
duplication_num = 0

reads_1 = sorted_file.readline()
for reads_2 in sorted_file
    if reads_1 == reads_2
        duplication_num = duplication_num +1
    else
        reads_1 = reads_2
    total_num = total_num +1
print total_num
print duplication_num

能力扩展题：

5.既然谈到了duplicate的问题，那就存在remove duplicate的问题，什么情况下应该去duplicate，什么情况下不去除？（仅需要思考一下，以后我们会有专题讨论这个问题）

DNA-Seq中序列如果是随机打断需要考虑deduplicaion；酶切的样本一般不需要考虑这个问题；
RNA-Seq一般不考虑remove duplication（有paper专门讨论过这个问题）；
单细胞测序需要建库过程中需要添加random barcode，且必须考虑duplication。

B.5 BBQ100-10

原题描述

Hello大家好！

我们又见面了！今天是我们的FastQC中最后1次提问啦！今天，我们要聊得是adapter与kmer的问题。

我们在生物信息学100个基础问题 —— 第5题测序建库的adapter 的时候讨论过adapter的问题，我们知道adapter的最主要的作用是为了能够与flowcell连接，方便进行桥式PCR。那么我们的fastq文件中到底含不含adapter呢？FastQC报告就能告诉我们。

同时呢，我们今天还会讨论kmer的问题，相关的报告FastQC也会输出出来。 Part I adapter部分 10 图1 1

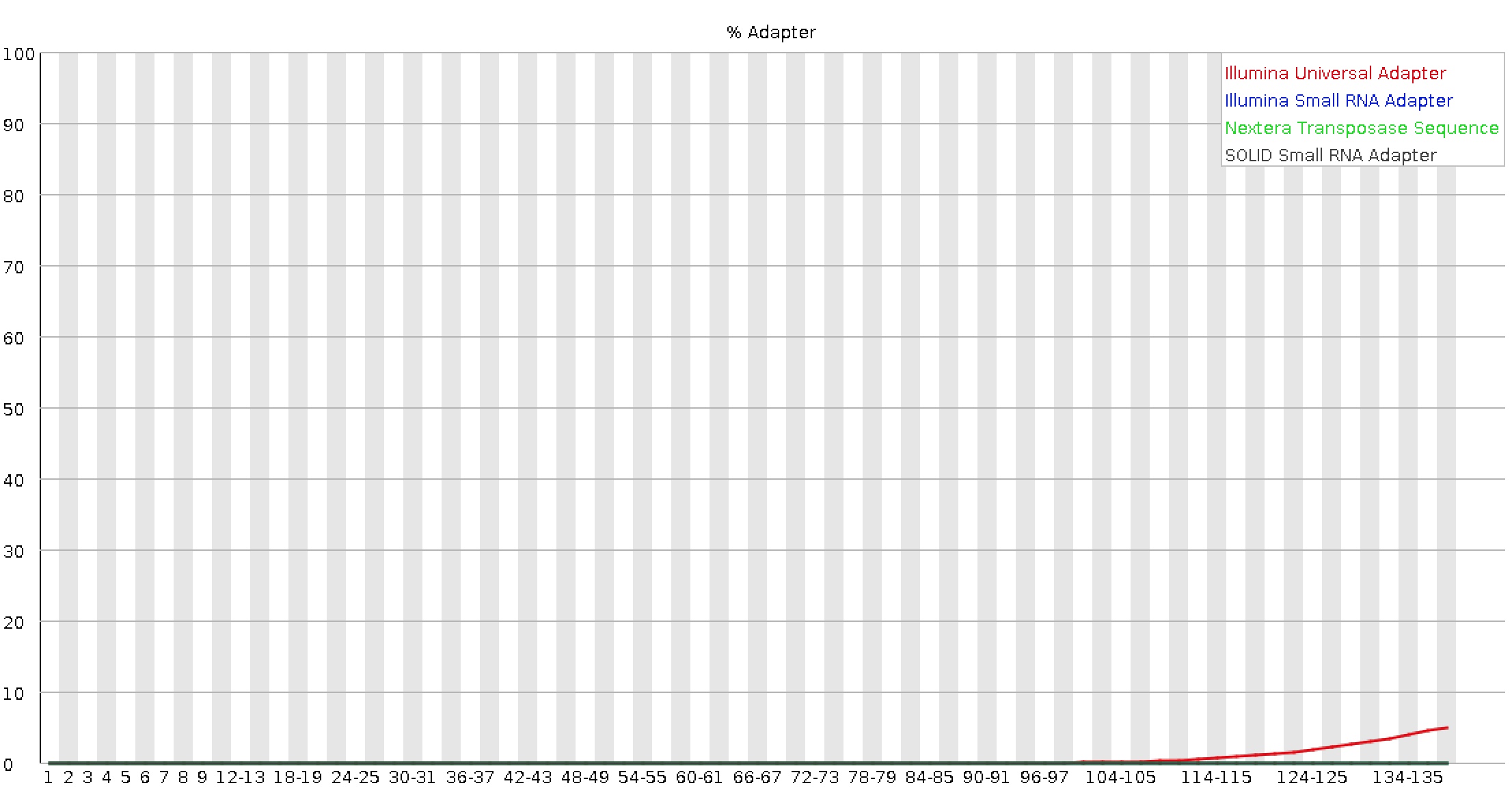

图 1-1 1个正常的adapter报告

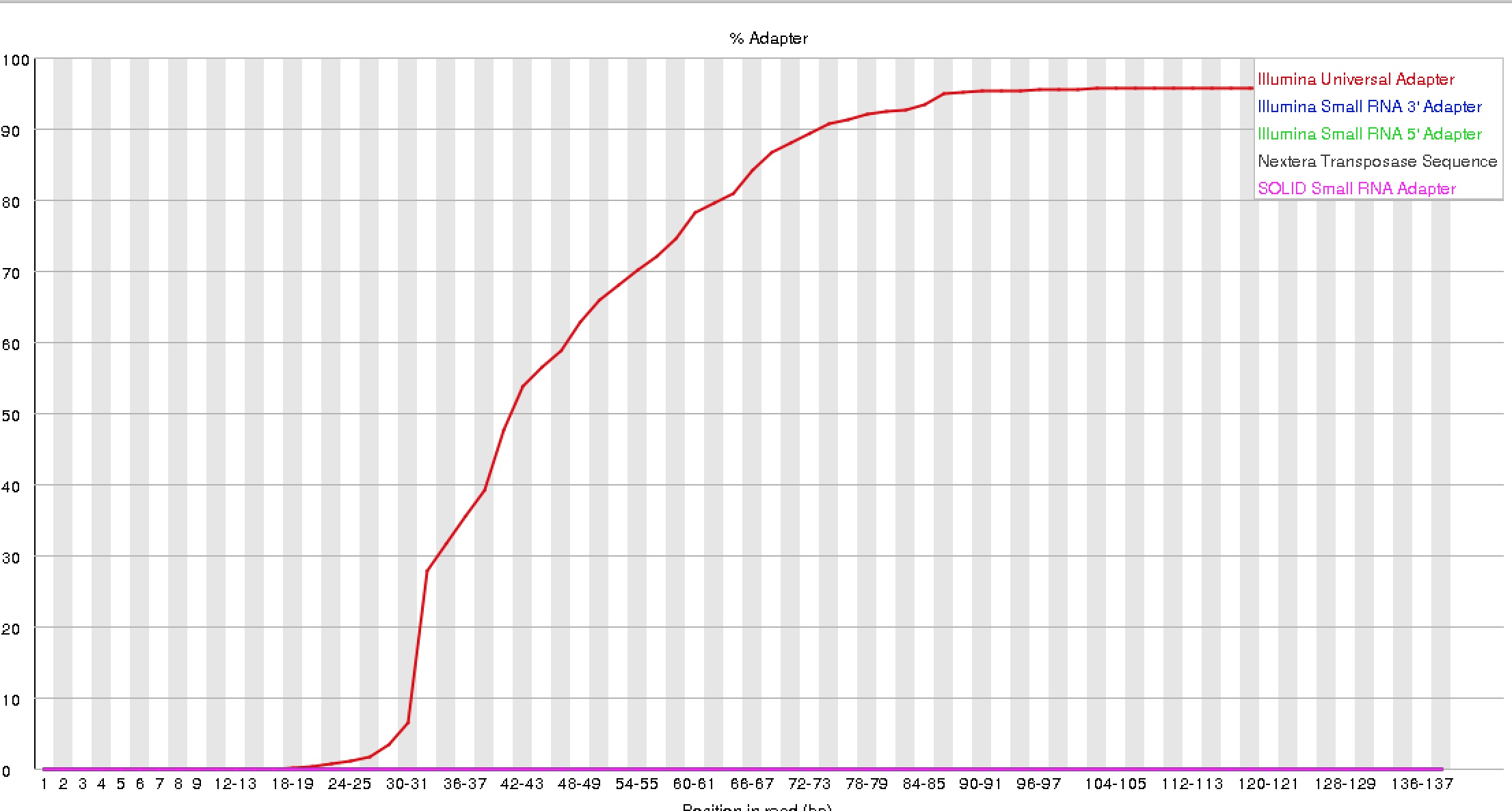

图 1-2 1个RNA-Seq的adapter报告

Part II kmer部分 10 图2 1

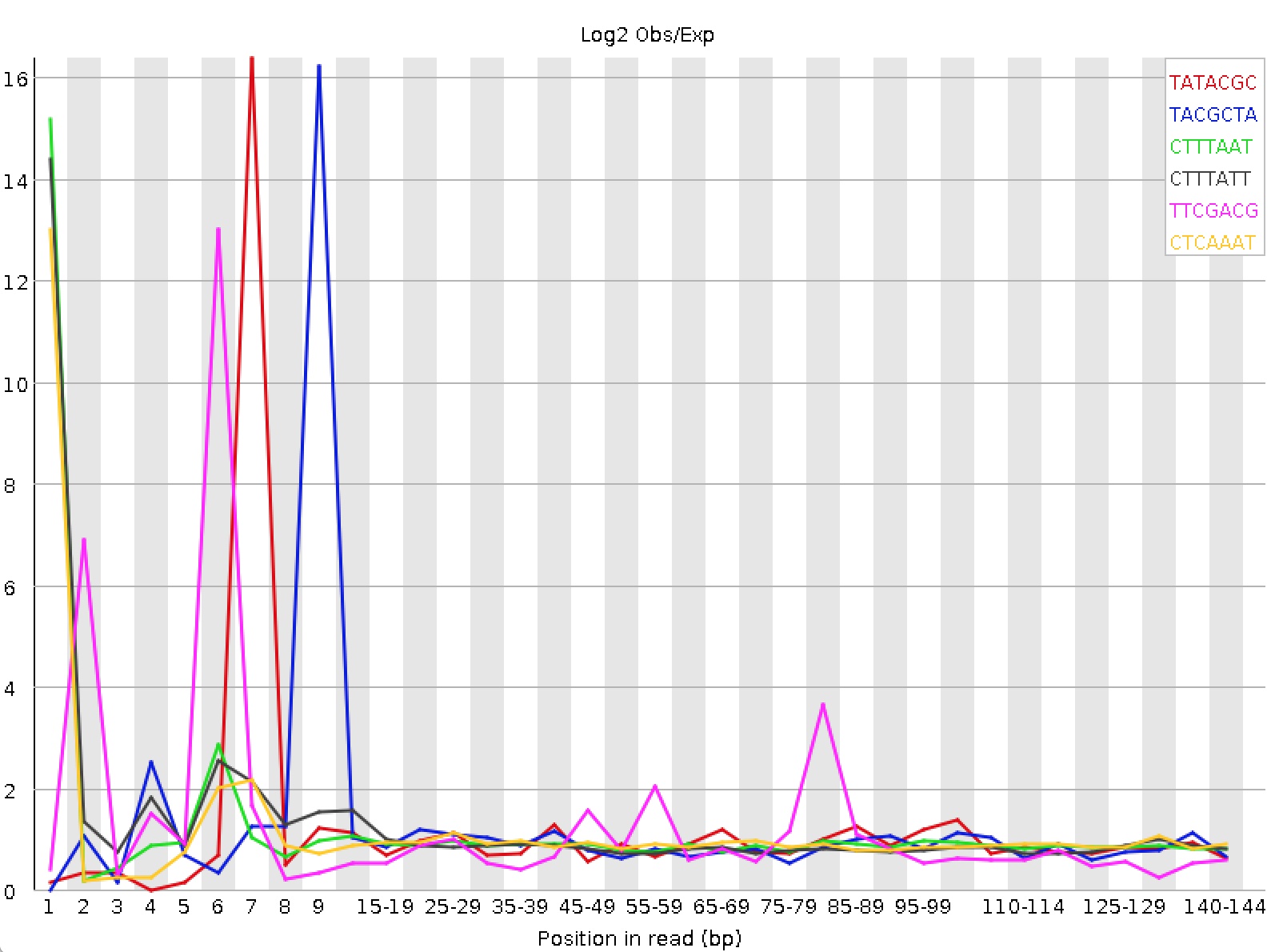

图 2-1 正常的RNA-Seq建库kmer统计

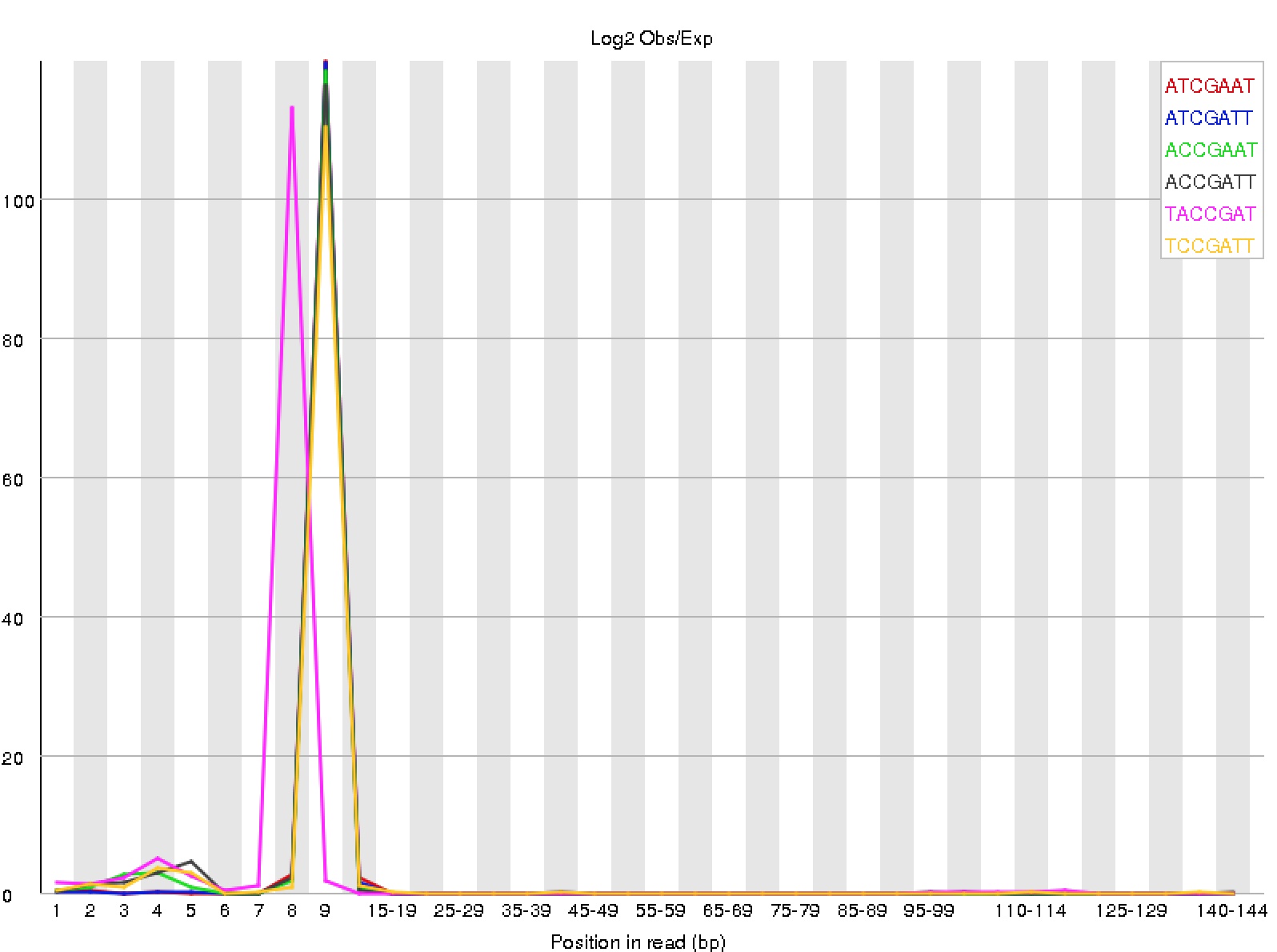

图 2-2 加入random barcode的RNA-Seq建库kmer统计

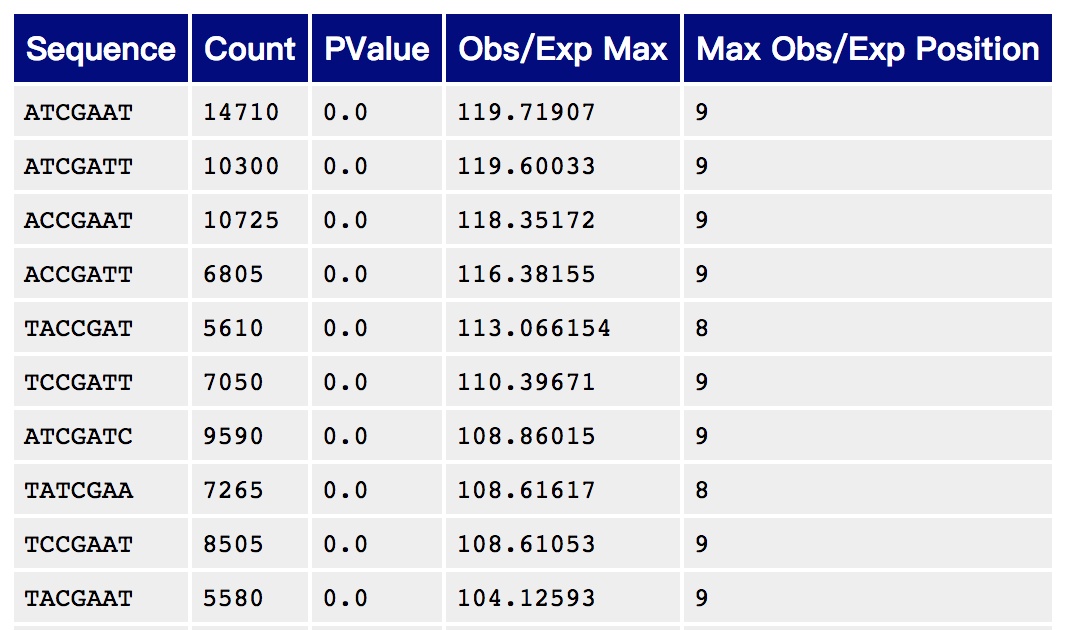

图 2-3 kmer的统计显著性分析

参考答案-关于adapter的问题：

1.Illumina的通用adapter序列是什么？图1-1与图1-2中的各种不同颜色的图例是什么意思？

Illumina Paired End Adapters (cannot be used for multiplexing)

Top adapter

    5′ ACACTCTTTCCCTACACGACGCTCTTCCGATC*T 3’

Bottom adapter


    5′ P-GATCGGAAGAGCGGTTCAGCAGGAATGCCGAG 3’

**来源**
http://bioinformatics.cvr.ac.uk/blog/illumina-adapter-and-primer-sequences/

不同颜色的图例代表不同的测序通用的adapter；
如果在当时fastqc分析的时候-a选项没有内容，则默认使用图例中的通用adapter序列进行统计。

2.图1-1与图1-2中的横坐标与纵坐标分别是什么意思？

横坐标代表reads中的位置，纵坐标代表adapter序列含量的百分比。

3.图1-1与图1-2中最显著的差异是什么？如果两者都是RNA-Seq的数据，哪个可以继续下游分析，哪个不能够进行下游分析？为什么？

图1-1的结果表明少量的序列3'端测到了少部分adapter序列，且测序时使用的是红色图例代表的adapter；
图1-2的结果表明测序时使用的是红色图例代表的adapter；除了前20bp，reads后半段序列有很高比例都是adapter，建库可能存在问题。

参考答案-关于kmer的问题：

4.kmer就是一定长度的序列，比如AATTCCGG就可以叫做8-mer。那么图2-1余图2-2中的横坐标什么意思？纵坐标什么意思？

横坐标代表短序列的长度，纵坐标代表某长度的短序列在所有reads中所出现的频率百分比。

5.图2-1与图2-2中哪个kmer问题比较严重？为什么？

图2-2的问题更严重，因为该图中kmer的出现位置集中且数量较多，可能是加入了random barcode,出现了duplication问题。

6.图2-2中是在reads的5’端加入了约10bp左右的随机序列，结合生物信息学100个基础问题 —— 第9题读懂FastQC报告中的duplicate问题这样做的目的是什么？

一般在进行RNA—Seq测序时是不会进行remove duplication；
但是一些比较特殊的建库流程比如说单细胞RNA-Seq测序时PCR扩增轮数较多，可能出现大量的duplication；
对于这些建库方法，通常需要添加random barcode，然后需要根据random barcode进行remove duplication。

7.思考题：图2-3是FastQC生成的kmer是否显著的统计报告。其中的每一列是什么意思？这个统计显著性检验计算的p-value是使用什么方法计算的？

- 第一列：kmer内容
- 第二列：kmer在序列中某一位置出现的观测数量
- 第三列：二项分布统计检验P-value
- 第四列：kmer在某一位置的观察值与理论值的比值
- 第五列：观察值与理论值比值最高值出现的位置
